Sistema antigo.Este é o manual do Xcene Config.Para projetos novos, use o Studio SHC.
Dispositivos

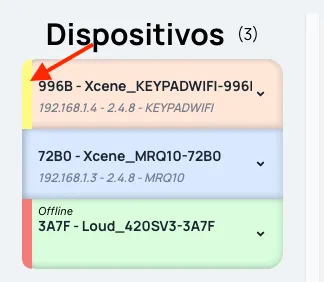

Cada dispositivo do projeto aparece como um cartão. A cor do cartão muda conforme o modelo. Um marcador no canto esquerdo mostra o estado:
| Marcador | Significado |
|---|---|
| Vermelho | Dispositivo offline |
| Amarelo | Atualização de firmware disponível |
| Verde | Equipamento acionado fisicamente (o cartão também fica verde) |
Verificação de status
Seção intitulada “Verificação de status”O Xcene Config confere todos os dispositivos a cada 2 minutos e mostra o tempo até a próxima verificação. Para conferir na hora, clique no botão ao lado do contador.
Relés na tela principal

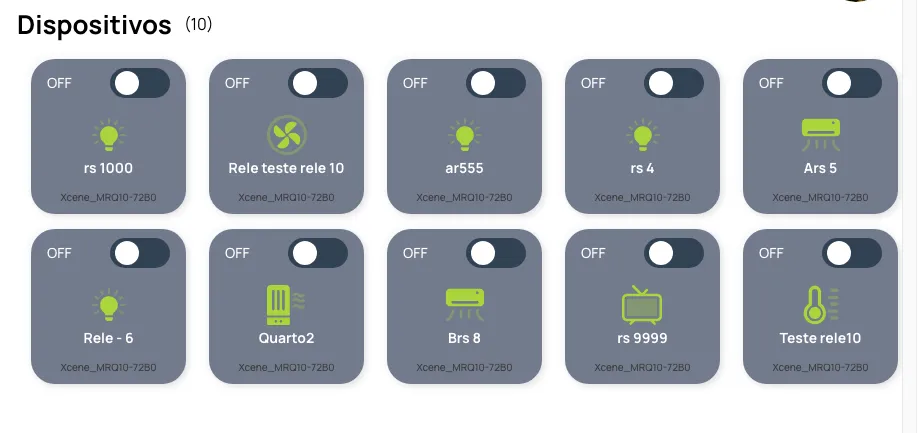

Seção intitulada “Relés na tela principal”No centro da tela do projeto ficam os cartões dos relés. Cada cartão tem o botão de ligar e desligar, o nome do relé e, abaixo, o nome do dispositivo.
Para renomear um relé, clique com o botão direito no nome e escolha Editar nome. Digite o nome e pressione Enter, ou Esc para cancelar.
