Sistema antigo.Este é o manual do Xcene Config.Para projetos novos, use o Studio SHC.

Ação Estado do Relé

A ação Estado do Relé liga, desliga ou inverte as saídas de Uma chave elétrica dentro do equipamento que liga e desliga uma carga, como uma lâmpada. do equipamento. O que cada comando faz está em Ação dos relés, no manual do MRQ 10.

Lista de equipamentos que têm esta ação

Configuração pelo Xcene Config

  1. Abra a edição das ações do botão e escolha o equipamento.
  2. Em Ação, escolha a ação de relé. Ao lado de Ação aparece /ac/rs.
  3. Em Manipulando, cada lista tem o nome de uma saída. Escolha o comando de cada saída que o botão vai acionar (veja abaixo).

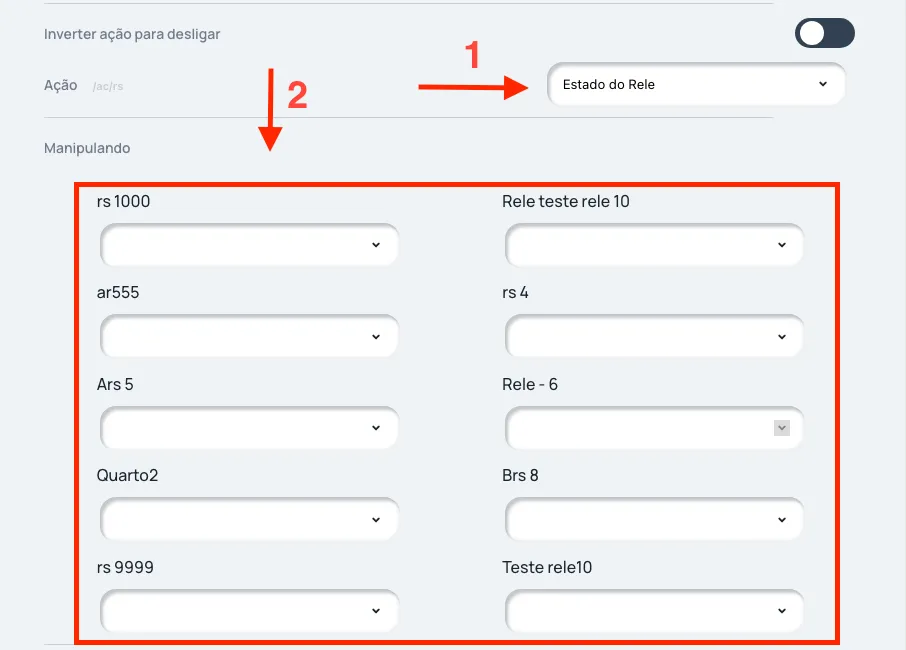

Ação Estado do Rele escolhida e, em Manipulando, uma lista de comando para cada saída, com o nome da saída

Comando de cada saída

Opção O que faz
toggle Inverte a saída: liga o que está desligado e desliga o que está ligado
on Liga a saída
off Desliga a saída
Em branco A saída não recebe comando

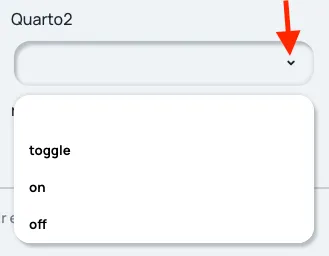

Lista de comando de uma saída aberta, com as opções em branco, toggle, on e off
