Control Xcene
legacyO Control Xcene é um controlador de iluminação e cenas instalado em caixa de embutir. Ele acende, apaga e varia a intensidade das cargas de cada zona e grava cenas no próprio equipamento. Vários Controls Xcene e Keypads Xcene se comunicam por cabo, pela rede XNET.

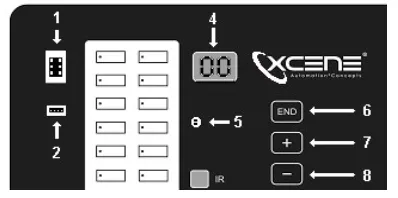

Os elementos do painel, numerados como na imagem:
| Nº | Elemento | Função |
|---|---|---|
| 1 | Conector SPI | Usado apenas por revendedores. (Descontinuado) |
| 2 | Saída RS232 | Comunicação com PC via cabo especial (vendido separadamente). (Descontinuado) |
| 3 | Receptor IR | Recebe comandos do controle remoto. |
| 4 | Visor | Mostra endereço, intensidade, velocidade e tempo de transição. |
| 5 | Botão Reset | Reinicia o equipamento. |
| 6 | Tecla ID | Configura o endereço do Control na rede XNET. |
| 7 | Tecla + | Aumenta o valor mostrado no visor. |
| 8 | Tecla − | Diminui o valor mostrado no visor. |

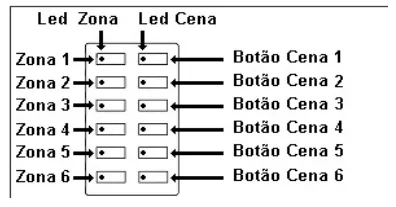

| 9 | Teclas de zona e de cena | Acionam cada zona e as cenas gravadas. |
Por onde começar
Escolha abaixo o assunto que deseja consultar:
Primeiros passosOs primeiros passos para deixar o Control Xcene funcionando.
Instalação e ligaçãoComo instalar e ligar o Control Xcene.
TestesComo testar as zonas e a rede XNET do Control Xcene depois de instalado e o que fazer se algo não funcionar.
Visor e luzes das teclasO que o visor e as luzes das teclas de zona do Control Xcene mostram.
Ajustes e configuraçãoO Control Xcene é configurado pelas teclas do próprio equipamento, não pelo Studio SHC.
Solução de problemasO que fazer quando o Control Xcene não funciona como esperado.
DownloadsFirmware e arquivos do Control Xcene.
Interface XNETMensagens da interface XNET do Control Xcene: disparo de cena, status das cargas, comando de botão e LEDs de cena.
