Tráfego na rede

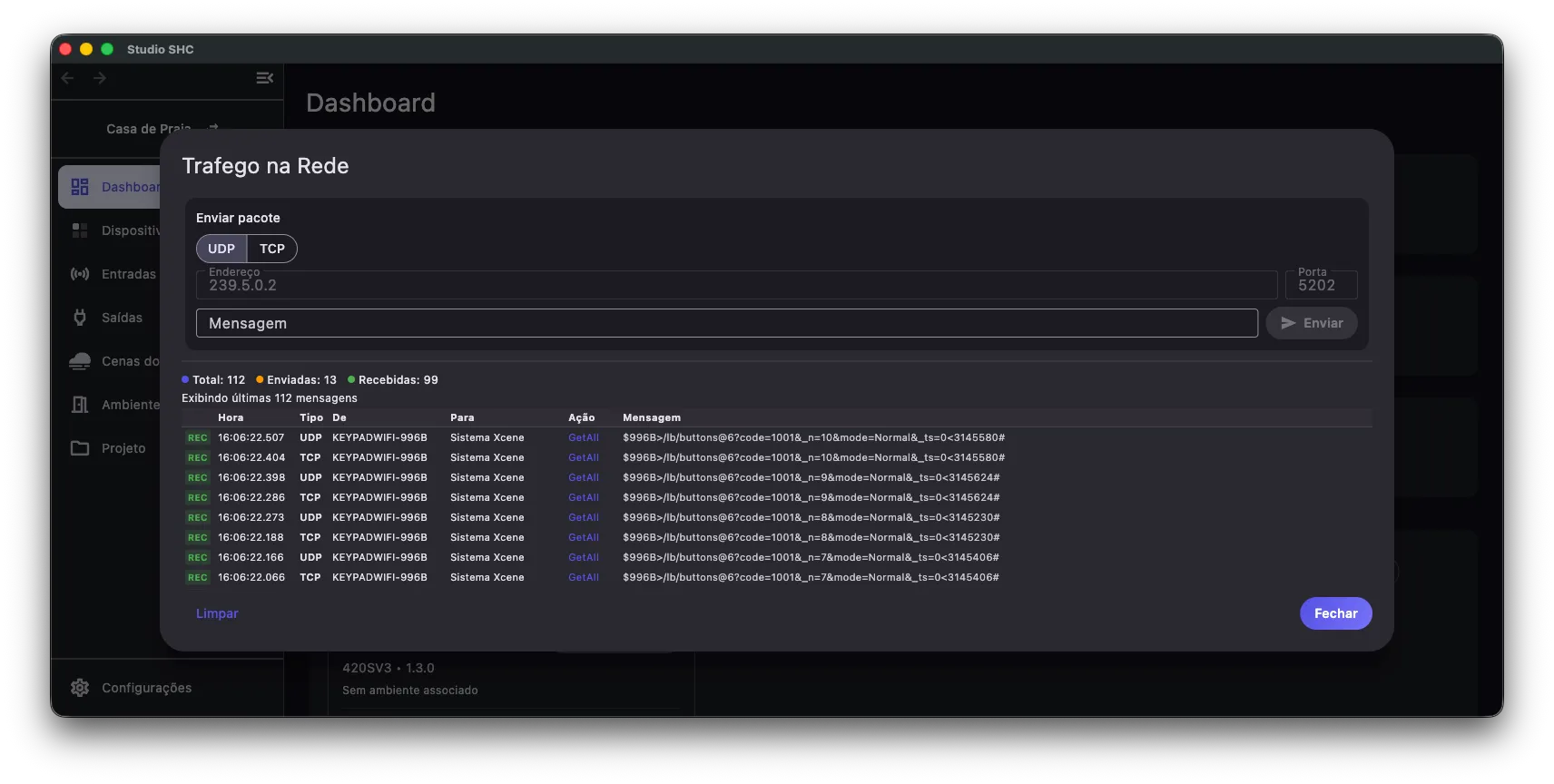

A janela Tráfego na Rede mostra as mensagens trocadas entre o Studio SHC e os equipamentos. Ela também envia mensagens do As regras que dois aparelhos usam para conversar entre si. UDP, TCP e HTTP são exemplos. por UDP ou TCP, para testes, diagnóstico e suporte.
Para abrir: no computador, menu Ferramentas > Tráfego na rede; no tablet, Configurações > Sistema > Tráfego na rede.
Enviar pacote
Seção intitulada “Enviar pacote”A área Enviar pacote fica no alto da janela.
-
Escolha UDP ou TCP.
- UDP: o Endereço e a Porta vêm preenchidos com o grupo multicast do sistema,
239.5.0.2, porta5202. Você pode trocar por outro endereço. - TCP: a Porta vem com
5203. Digite no Endereço o IP do equipamento.
- UDP: o Endereço e a Porta vêm preenchidos com o grupo multicast do sistema,
-
Digite a Mensagem, por exemplo
$0000>/if/device@0?<0#. O formato das mensagens está em Native Device: formato da mensagem. -
Clique em Enviar.
Lista de mensagens
Seção intitulada “Lista de mensagens”Acima da lista, os contadores mostram o Total de mensagens, as Enviadas pelo Studio SHC e as Recebidas dos equipamentos.
| Coluna | O que mostra |
|---|---|
| Primeira coluna, sem título | ENV para mensagem enviada, REC para recebida |
| Hora | Horário da mensagem |
| Tipo | UDP ou TCP |
| De | Endereço de origem; mensagens do app aparecem como Sistema Xcene |
| Para | Endereço de destino; envio ao grupo aparece como Multicast |
| Ação | O que a mensagem faz, pelo número do protocolo: Set (grava ou consulta), Delete, GetAll, SendAll ou Descrição |
| Mensagem | Conteúdo completo |
Clique em Limpar para esvaziar a lista antes de começar um teste. Para outros registros do app, veja Logs do app.
