Sistema antigo.Este é o manual do Xcene Config.Para projetos novos, use o Studio SHC.

Ação Serial

A ação Serial faz o botão enviar uma mensagem pela ligação serial (Um tipo de ligação por cabo entre equipamentos. Funciona bem em distâncias longas e resiste a interferências.) do equipamento. A mensagem pode ser texto ou bytes em hexadecimal. O que cada campo significa está em Ação Serial, no manual do Keypad 485.

Lista de equipamentos que têm esta ação

Configuração pelo Xcene Config

  1. Abra a edição das ações do botão e escolha o equipamento.
  2. Em Ação, escolha a ação serial. Ao lado de Ação aparece /ac/serial.
  3. Em isHex, escolha off para enviar texto ou on para enviar bytes em hexadecimal.
  4. Em baudRate, ligue a chave acima do campo e digite a velocidade da ligação serial (nos exemplos, 19200).
  5. Em buffer, digite a mensagem. Em hexadecimal, escreva cada byte com 2 caracteres, separados por espaço: A1 B2 C3.

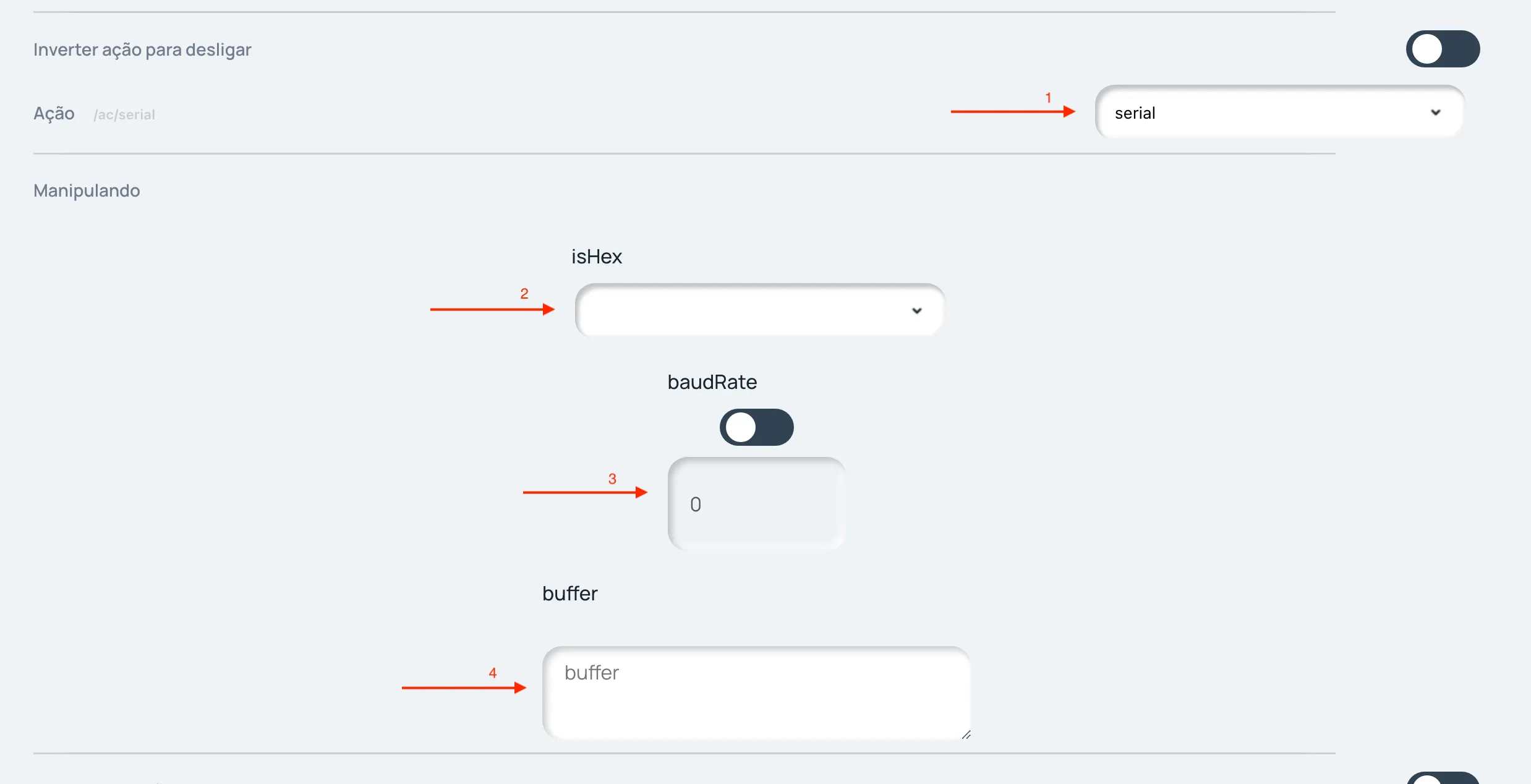

Ação serial com os campos isHex, baudRate (chave desligada, valor 0) e buffer ainda sem configurar

Exemplos

Texto: isHex em off e buffer Comando teste.

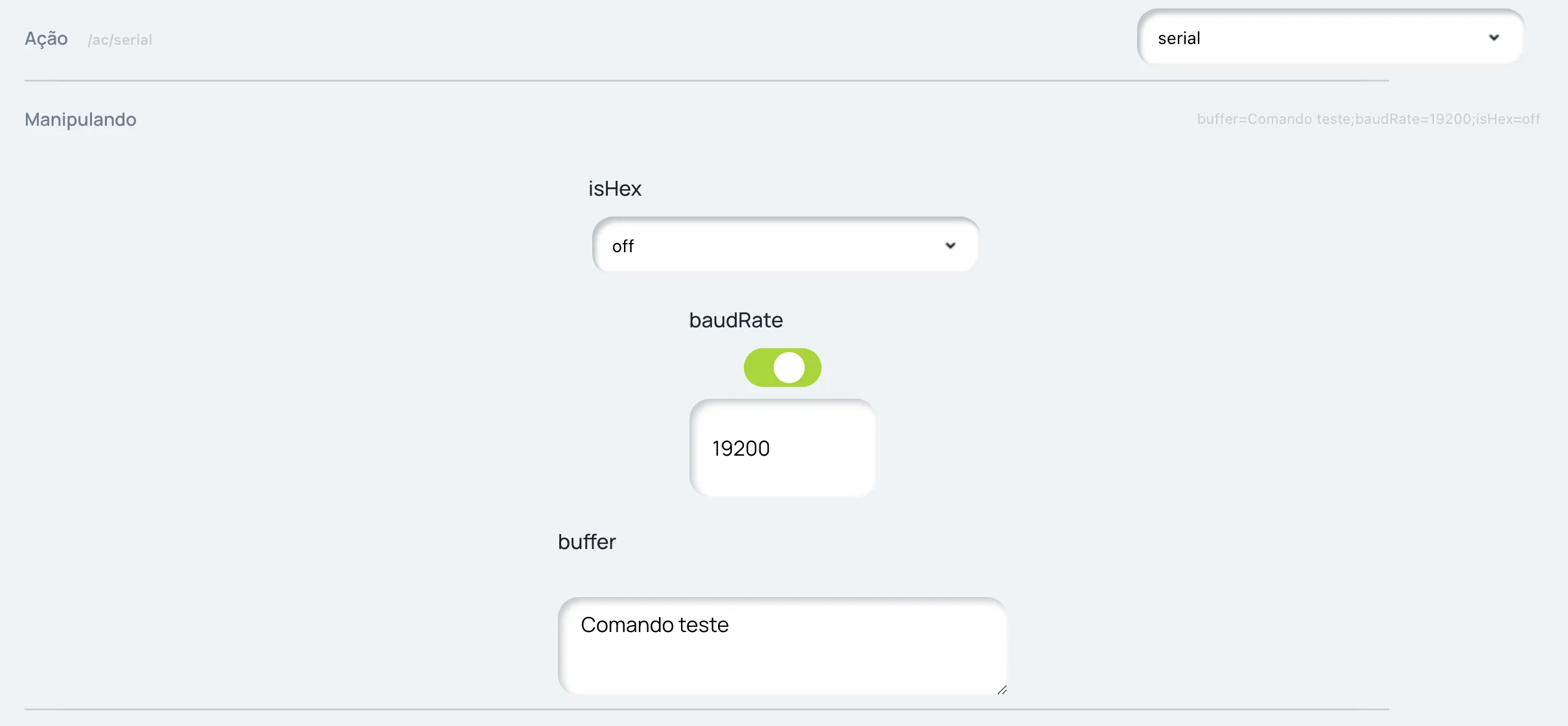

Ação serial com isHex em off, baudRate 19200 e buffer Comando teste

A mesma mensagem em hexadecimal: isHex em on e buffer 43 6F 6D 61 6E 64 6F 20 74 65 73 74 65.

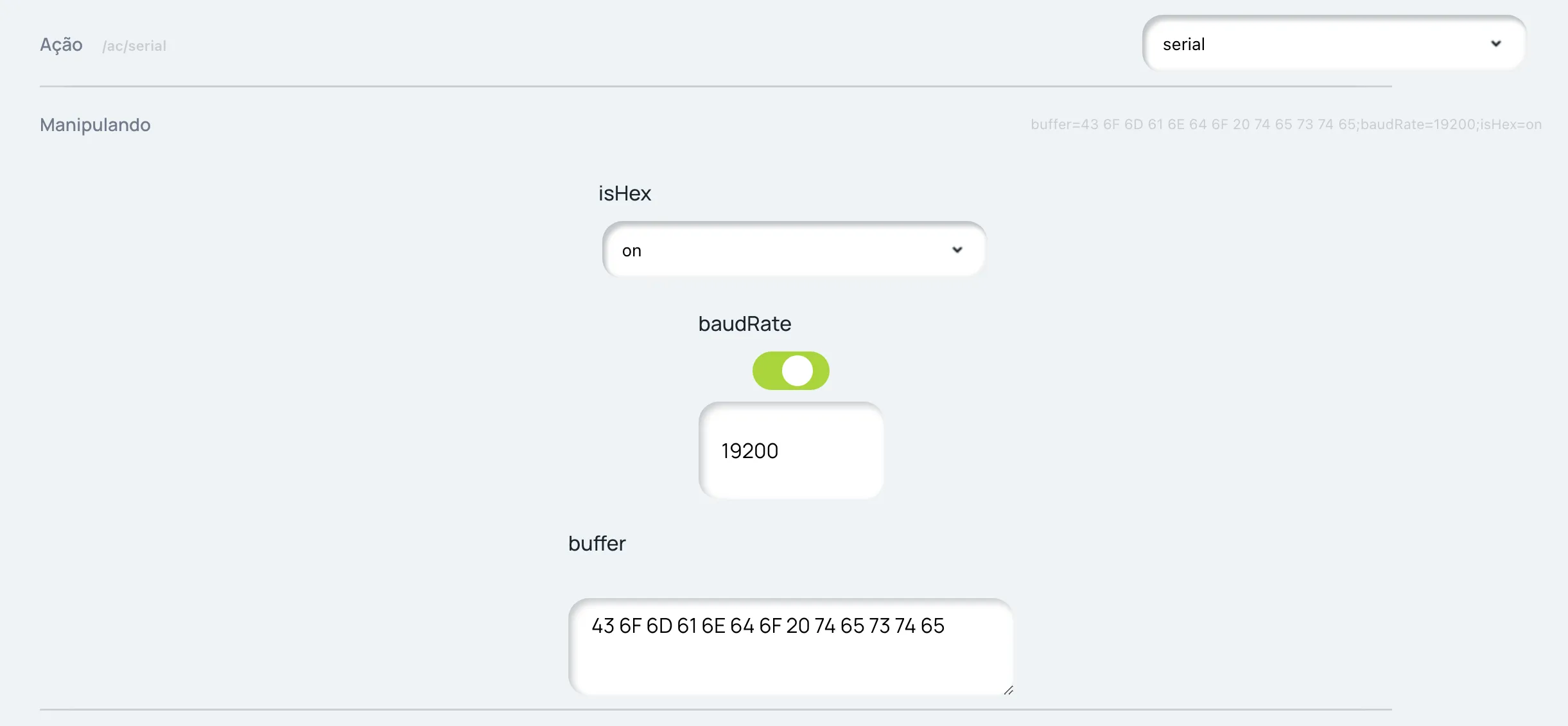

Ação serial com isHex em on, baudRate 19200 e o buffer em hexadecimal
