Instalação e ligação

Risco de choque elétrico

Desligue o disjuntor do circuito antes de começar. A instalação deve ser feita por um eletricista.

Instruções

1. Desligue o disjuntor ou o fusível principal. Corte também a energia das fontes de 12 Vcc Xcene.
2. Confira se os cabos UTP estão em bom estado e crimpe conectores RJ45 em todas as pontas, no padrão TIA/EIA-568A.
3. Ligue os equipamentos em linha, um depois do outro (daisy chain). Não faça ligação em estrela.

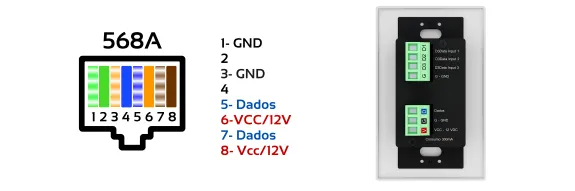

Diagrama

O cabo XNET leva dados e alimentação de 12 V. No padrão 568A, os pinos do RJ45 ficam assim:

Pino	Sinal
1 e 3	GND
5 e 7	Dados
6 e 8	VCC (12 V)
2 e 4	Sem sinal
