Esquema de ligação

Instruções e diagrama para ligar o Control Xcene (modelo CS12B).

Atenção

Respeite o limite de corrente das fontes. Se necessário, separe o sistema em diferentes fontes de alimentação.

Cabos e proteção

1. Use cabos certificados, com marca de certificação conforme as normas nacionais: cabos da rede de alimentação/tensão de linha e cabos Classe 2/PELV. Se usar cabos de alimentação com núcleo revestido por capa isoladora, o cabo Classe 2/PELV pode ser PP de 2,5 mm.
2. O quadro de distribuição deve ter proteção contra curtos-circuitos e sobrecargas. Recomenda-se disjuntor até 20 A (curva C, IEC60898/EN60898) com capacidade de ruptura adequada.
3. Instale de acordo com as normas elétricas locais e nacionais.

Atenção

Não ligue o cabo da rede de alimentação/tensão de linha aos terminais Classe 2/PELV.

• Ligue o terminal Terra/Massa como no esquema. Nunca deixe de ligar o fio terra: ele protege contra choques e protege o equipamento.
• Não misture tipos diferentes de lâmpada na mesma zona.
• Cargas fluorescentes e eletrônicas de baixa tensão precisam de interfaces. Cargas acima dos requisitos de potência precisam de amplificadores de potência.

Ligações elétricas

1. Desencape 12 mm de todos os fios na caixa de embutir.
2. Ligue cada fio ao terminal correspondente, na parte de trás da unidade de controle.
3. Aperte os terminais com o torque recomendado:
   • Tensão de linha: 1,0 N·m
   • Terra/massa: 1,3 N·m

Portas RJ45 da rede XNET:

• CS (fêmea): interligação de Controls Xcene.
• KS (fêmea): interligação de Keypads Xcene.

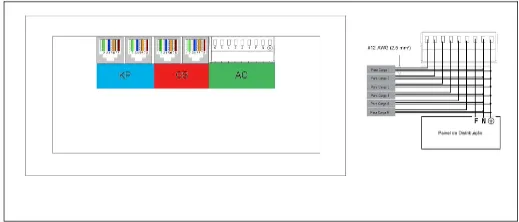

Esquema de ligação

O esquema mostra as portas XNET e o borne das cargas, na parte de trás, e a ligação das zonas, da fase, do neutro e do terra ao quadro.

Pinagem do conector XNET
