Fios e ligações

Na tela Visual, o fio é o traço que liga um botão a uma saída. Cada fio é uma ação de cena do botão, a mesma que a tela Entradas grava quando você associa uma saída a um botão. Na planta, você vê qual tecla comanda qual saída e cria, altera ou remove essas ligações sobre o desenho.

Para ver as mesmas ligações em lista, acesse Ação ao clicar e Ação ao segurar.

Antes de começar

As duas pontas precisam estar na planta. Veja Posicionar saídas e botões na planta.
Equipamento com só aceita mudança de ligação quando está na rede. Veja Firmware legado na planta.

O que o desenho mostra

Elemento do desenho	O que significa
Traço contínuo	Ligação do gesto Ao clicar
Traço tracejado	Ligação do gesto Ao segurar
Seta no meio do traço	Direção do comando: do botão para a saída
Cor do traço	Só separa fios que se cruzam. Não indica estado
Traço mais grosso, com brilho	O fio selecionado, aberto no painel de propriedades. O botão e a saída dele também ficam realçados

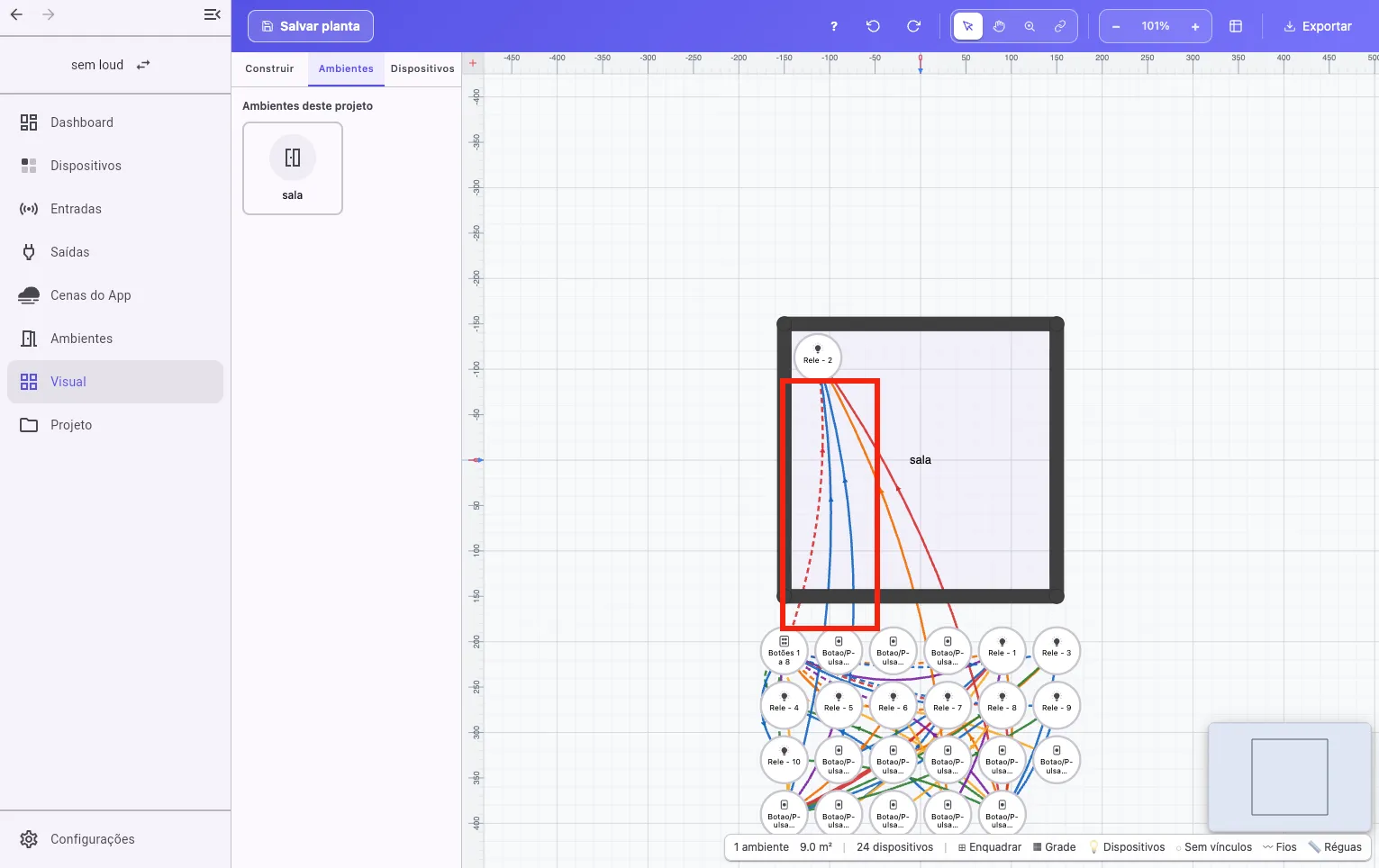

Fios de clicar e de segurar no desenho

Quando vários fios têm as mesmas duas pontas, eles se abrem em leque para que cada um possa ser clicado.

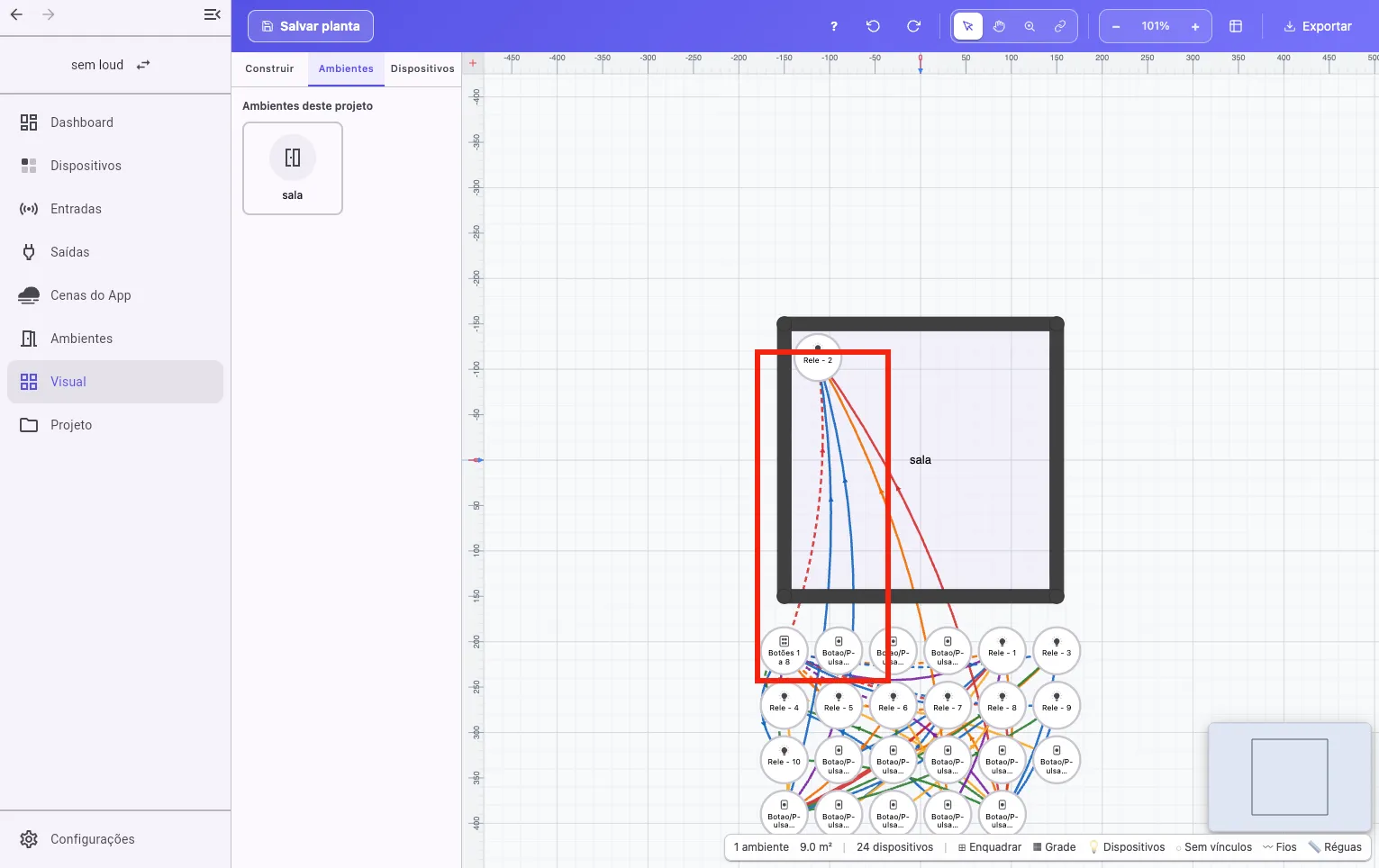

Fios sobrepostos abertos em leque

Criar uma ligação

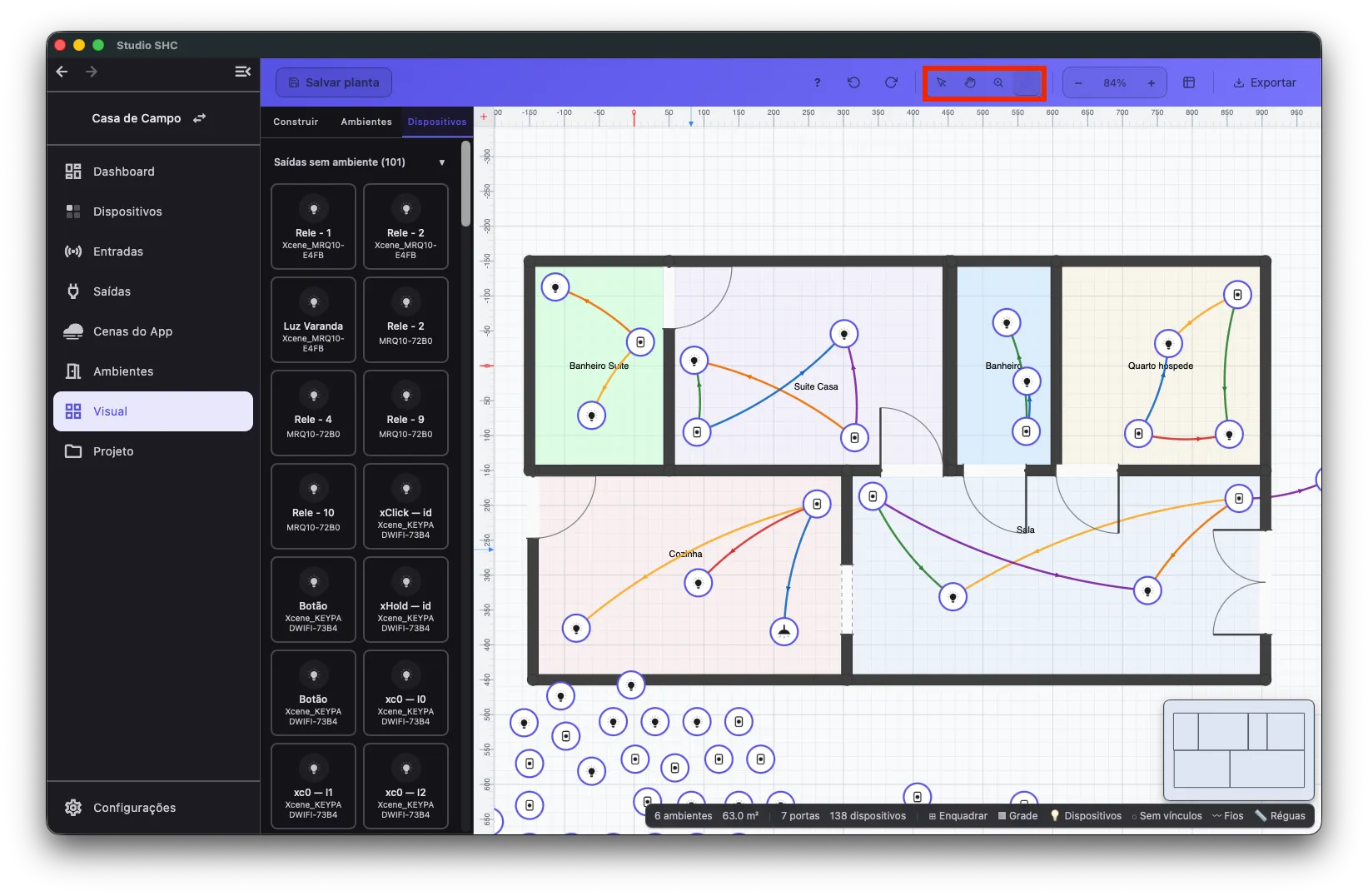

Clique em Fio, na barra superior.
Clique no marcador do botão que vai comandar.

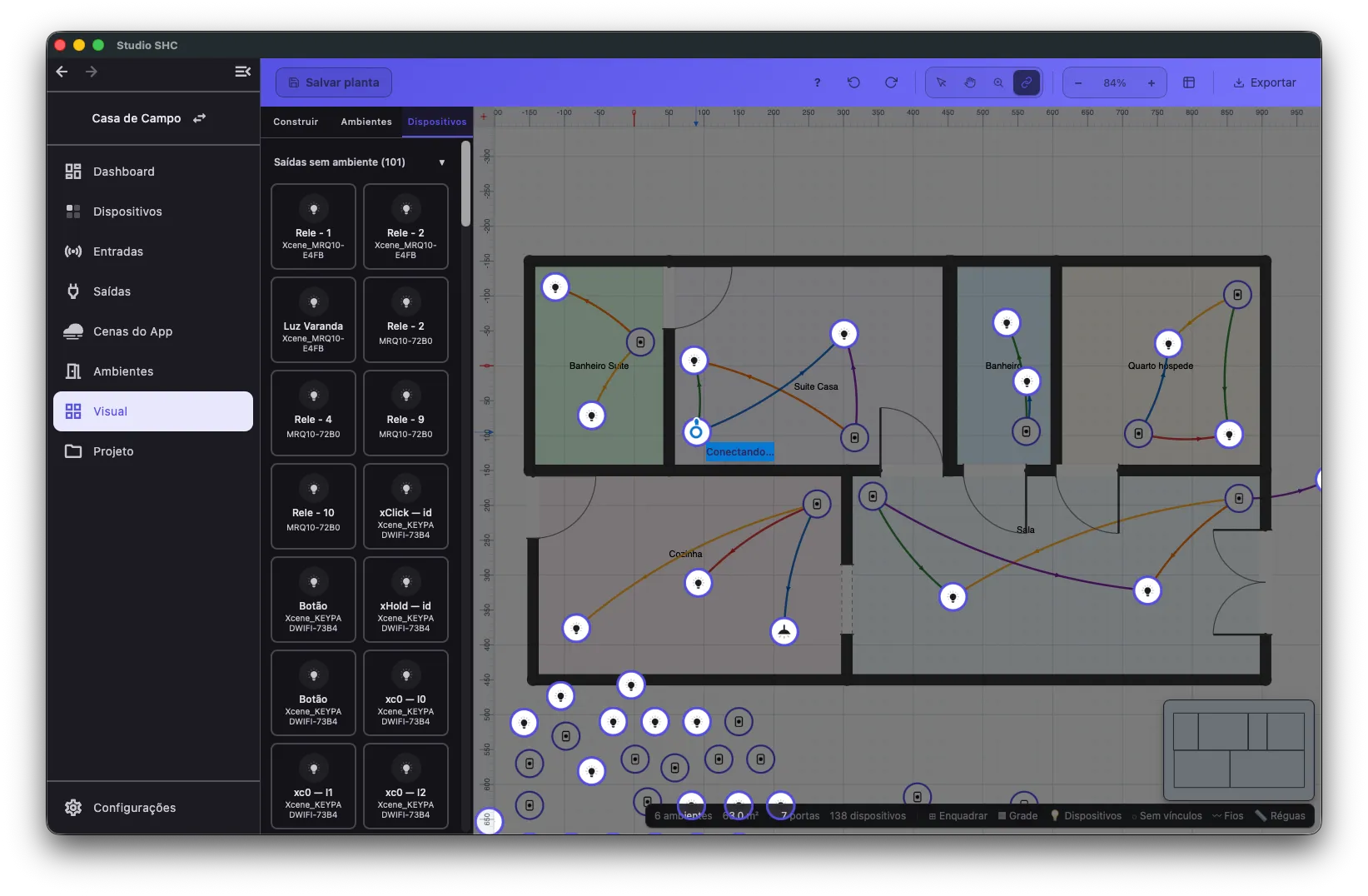

A planta escurece e só ficam destacados os itens que aceitam a ligação.
Clique no marcador da saída.

O formulário Nova ligação abre no ponto em que o fio terminou.
Ajuste os campos e clique em Ligar.

Você também pode arrastar de um marcador até o outro, e pode começar pela saída: o Studio SHC grava a ligação sempre do botão para a saída. Um fio liga sempre um botão a uma saída.

Para desistir de um fio já iniciado, clique de novo na origem ou numa área vazia. No tablet, use Cancelar na faixa Ligando — toque num botão e depois numa saída.

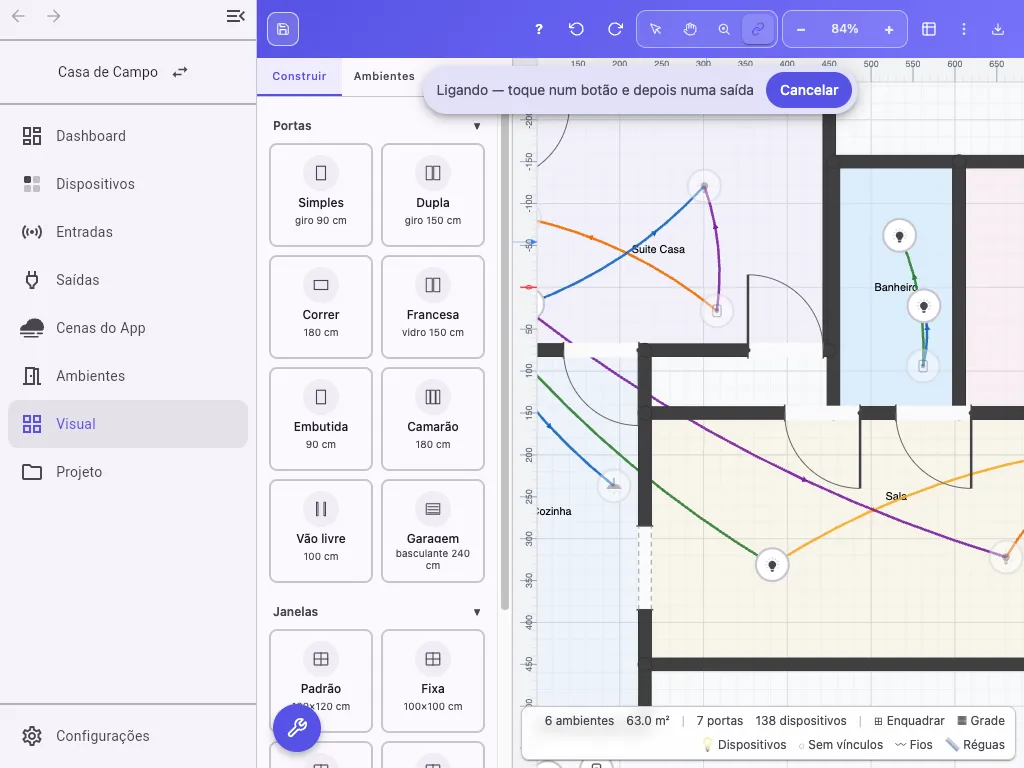

Faixa de aviso durante a ligação em tablet

Quando nenhum destino acende

Situação	O que fazer
O botão de origem é de um equipamento com firmware legado fora da rede. A pastilha do fio mostra Legacy offline — atualize o firmware	Veja Firmware legado na planta
A saída é de um equipamento com firmware legado fora da rede	Veja Firmware legado na planta
O botão de origem já tem as 30 posições ocupadas	Veja Limite de ações do botão

Firmware legado na planta

Um equipamento com , abaixo da versão 3.0.0, só aceita mudança de ligação quando está na rede. A versão de cada equipamento aparece na lista de dispositivos. Veja Firmware legado e firmware 3.x.

Quando um equipamento legado está fora da rede:

o marcador dele aparece esmaecido;
os botões e as saídas dele não acendem como ponta de um fio;
criar, editar e remover ligações, renomear e trocar o ícone ficam bloqueados;
arrastar o marcador e trocar o ambiente continuam liberados.

Para liberar, coloque o equipamento na rede ou atualize o firmware. Equipamento com firmware 3.x aceita mudança de ligação mesmo fora da rede.

Limite de ações do botão

Cada botão tem 30 posições para ações. Com as 30 ocupadas, nenhuma saída acende como destino do fio. Para criar outra ligação, remova uma ação do botão, na planta ou na tela Entradas.

O formulário da ligação

O mesmo formulário serve para criar e para editar.

	Ao criar	Ao editar
Onde aparece	Caixa flutuante, no fim do fio	Painel de propriedades, à direita
Título	Nova ligação	Editar ligação
Botões	Cancelar e Ligar	Remover ligação e Salvar

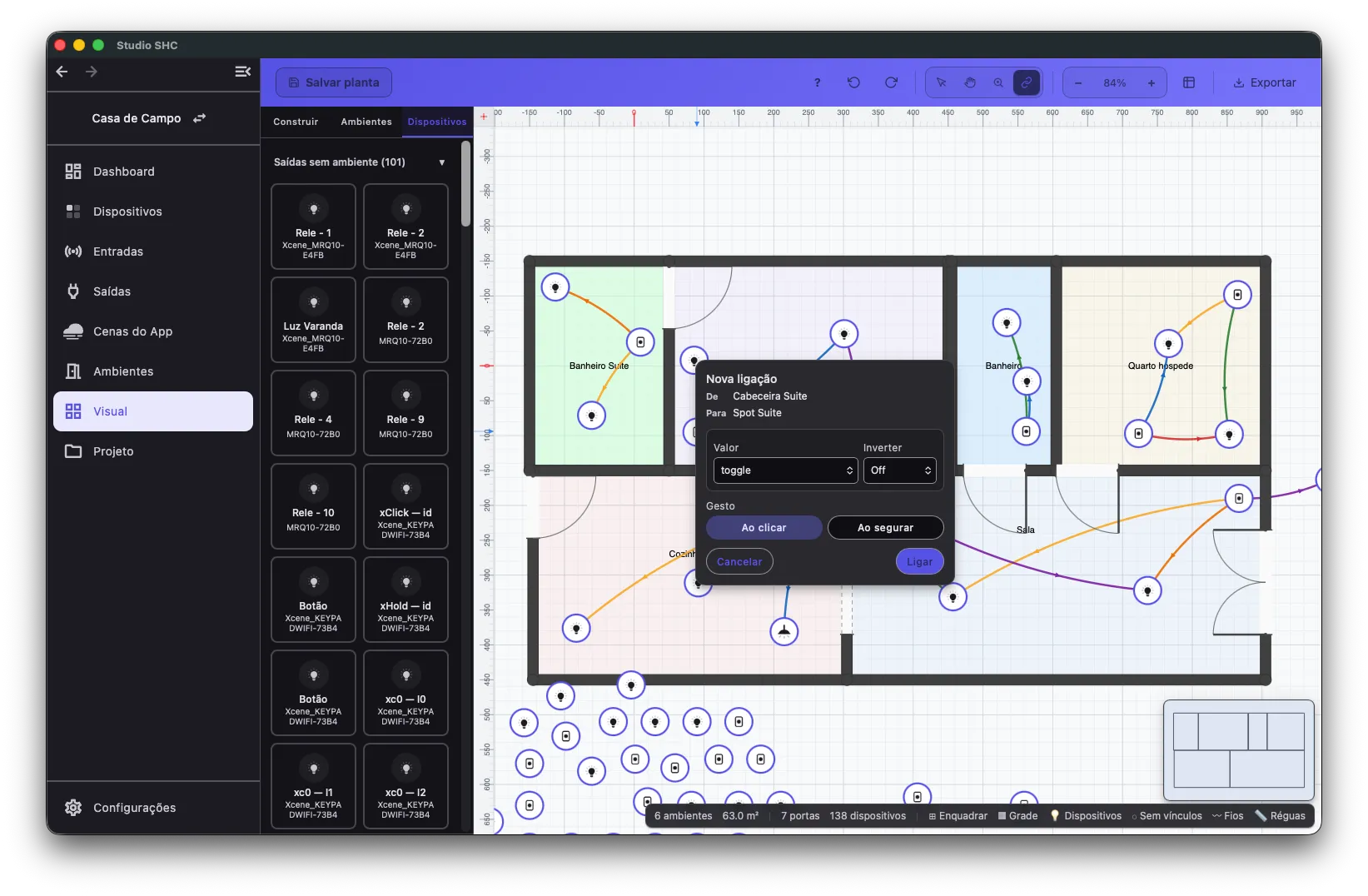

Formulário Nova ligação

Campos do formulário

Campo	O que é
De	O botão de origem
Para	A saída de destino
Botão do grupo	Só ao criar a partir de um espelho: qual tecla vai comandar. Tecla sem espaço aparece como Botão N — sem espaço e não pode ser escolhida
Valor	O que a saída deve fazer: lista, número ou texto, conforme o que a saída aceita
Inverter	Off ou On
Gesto	Ao clicar (padrão) ou Ao segurar
Desligar ao soltar	Só com Ao segurar: —, On ou Off. Veja Desligar ao soltar o botão
Excluir	Só ao criar, quando há mais de um bloco de valor: tira aquele parâmetro da ligação

Numa saída agrupada, como uma zona de áudio, aparece um bloco de valor por parâmetro.

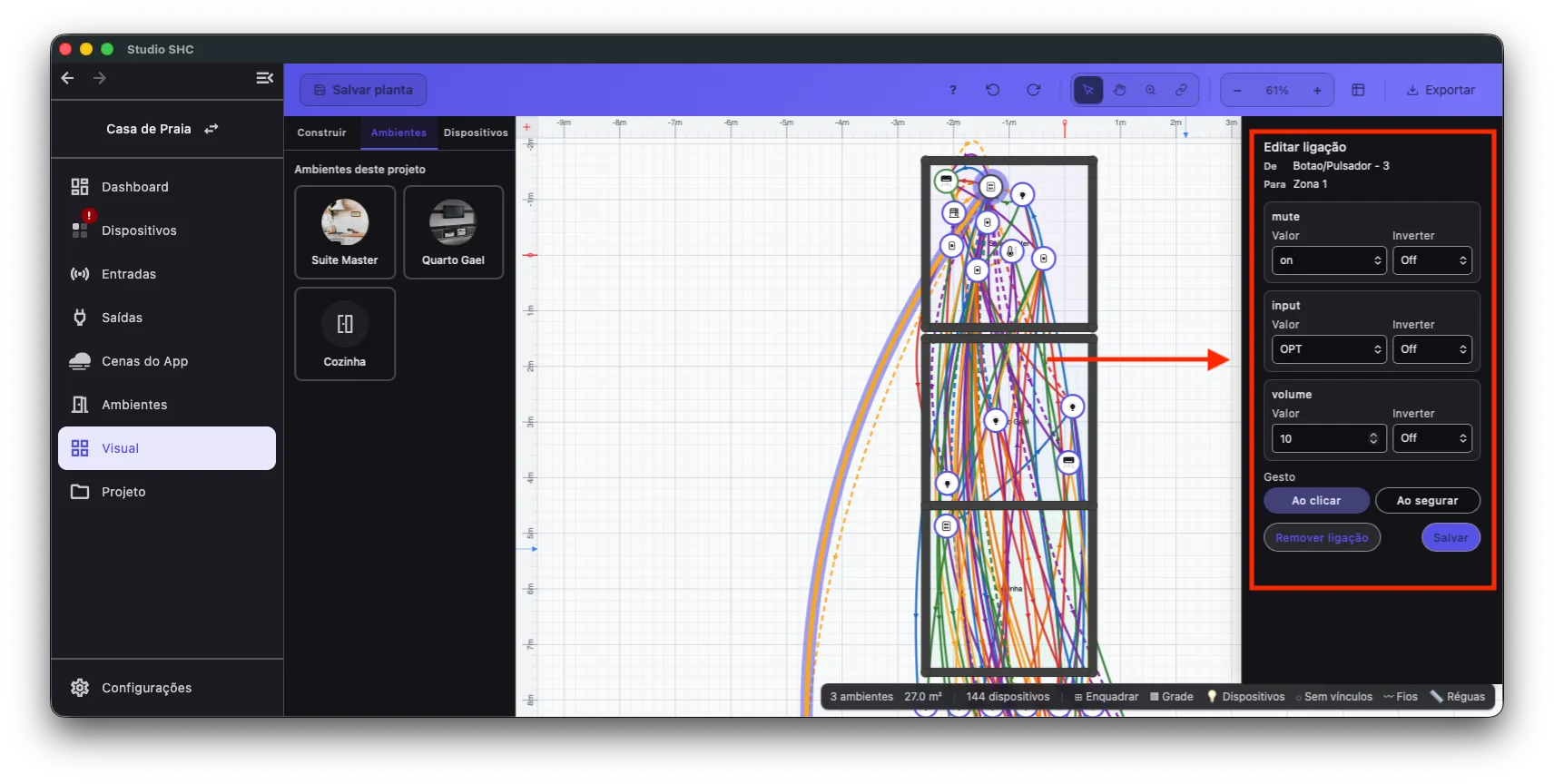

Formulário de ligação com um bloco de valor para cada parâmetro de uma zona de áudio

A regra do valor toggle

O valor toggle inverte o estado atual. Por isso, não pode ser combinado com Inverter em On. Nessa combinação aparece a mensagem abaixo, e Ligar ou Salvar fica desativado até você trocar o valor ou deixar Inverter em Off:

“toggle” não pode ser usado com Inverter em On.

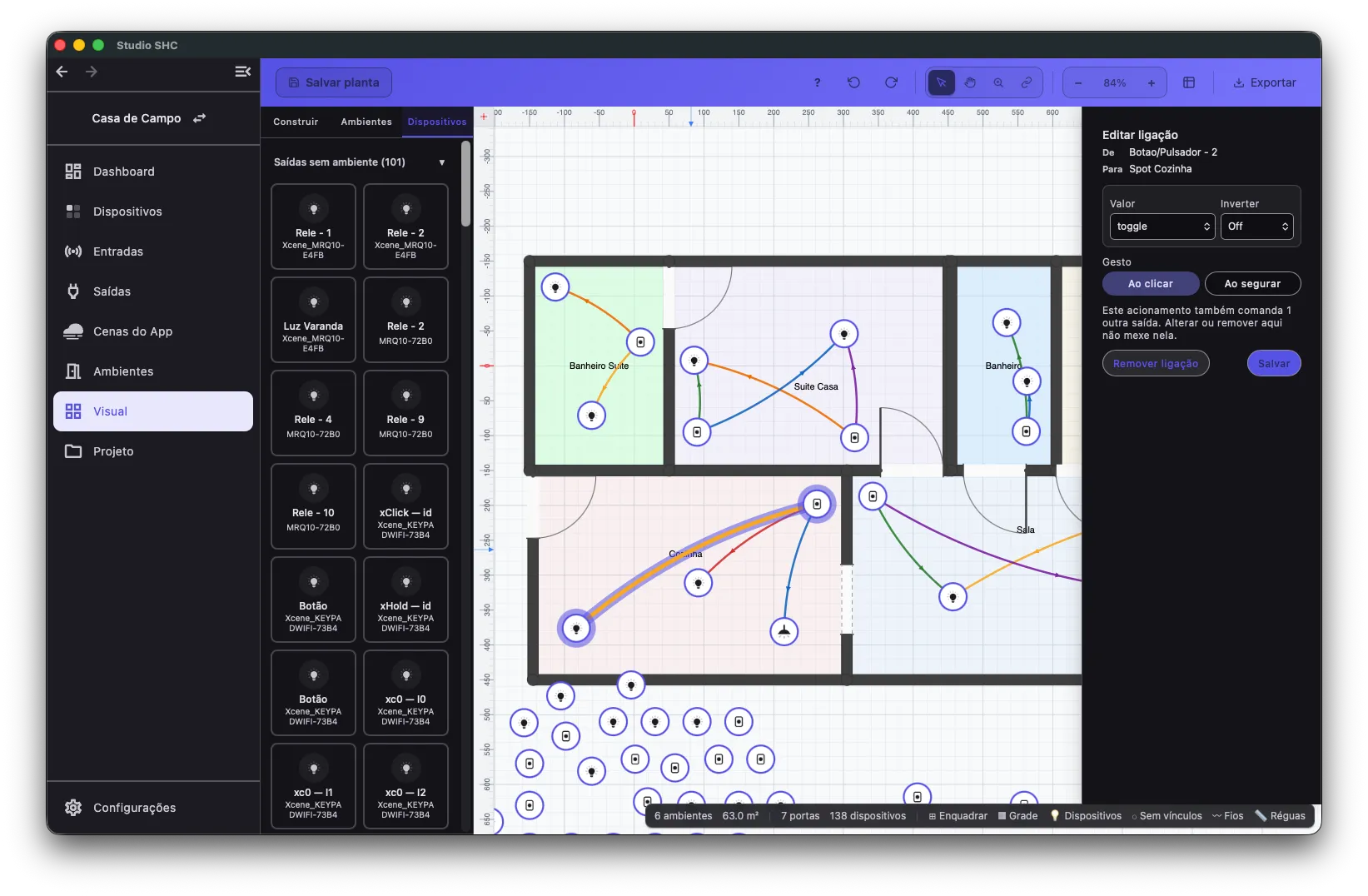

Editar ou remover uma ligação

Clique no fio na planta.

O painel Editar ligação abre à direita.
Altere os campos e clique em Salvar.

Para apagar a ligação, clique em Remover ligação. A ação deixa de existir no projeto, como se você a tivesse apagado na tela Entradas.

Quando o mesmo acionamento comanda outras saídas, o painel avisa: Este acionamento também comanda N outras saídas. Alterar ou remover aqui não mexe nelas.

Fios de tecla de espelho

Um espelho com várias teclas, como o do Keypad Xcene, é um único marcador na planta (veja Grupos de botões fixos). O fio de cada tecla sai desse marcador e pode ser selecionado normalmente. Quando várias teclas comandam a mesma saída, os fios se abrem em leque.

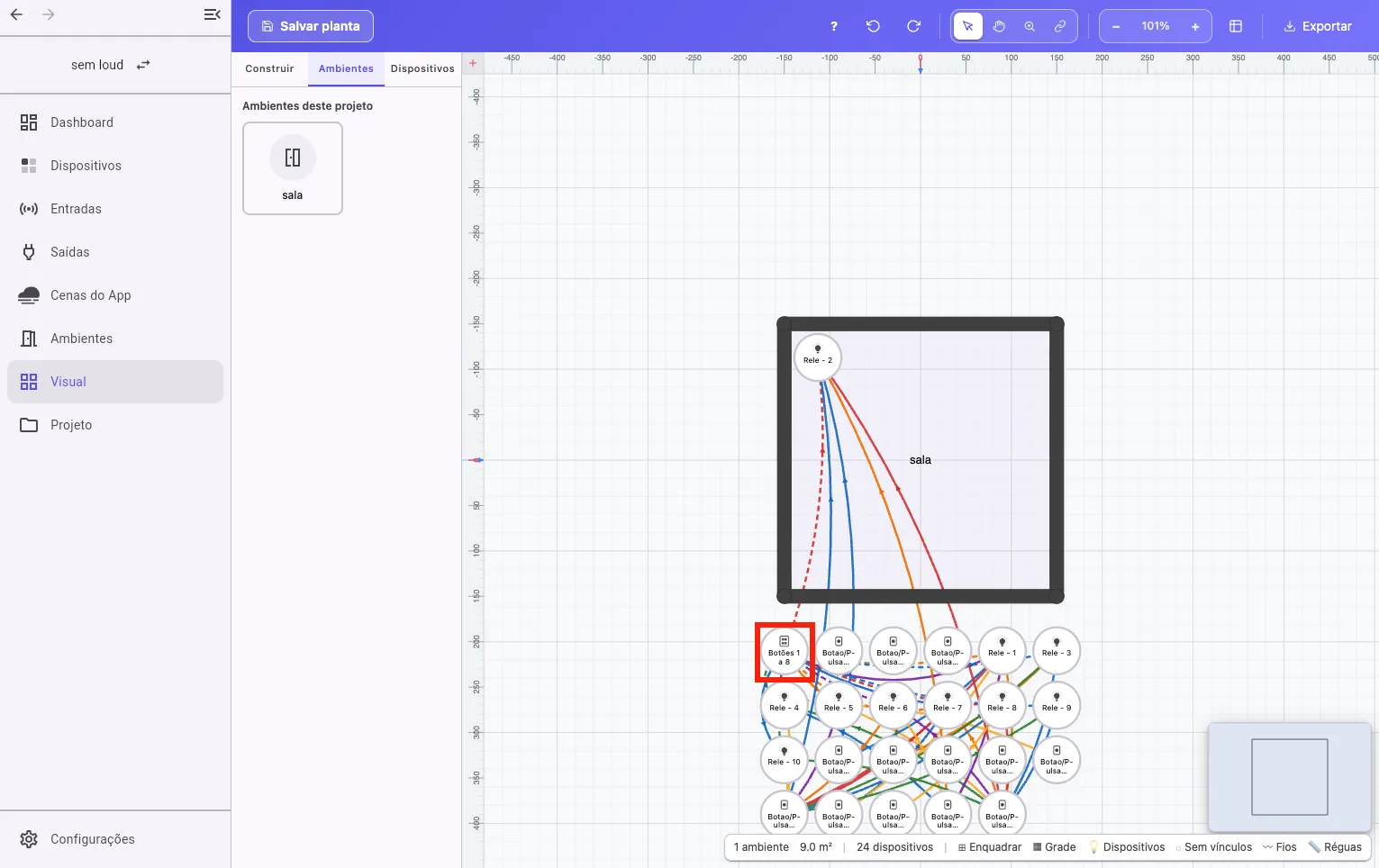

Marcador de espelho com vários fios

Quando o fio não aparece

O fio só é desenhado quando as duas pontas estão visíveis na planta. Ele não aparece quando:

o botão ou a saída ainda não foi posicionado;
uma das pontas está escondida pelo botão Dispositivos ou Sem vínculos da barra inferior;
o botão Fios da barra inferior está desligado.

Nesses casos, a ligação continua existindo. Esconder os fios não apaga nada.

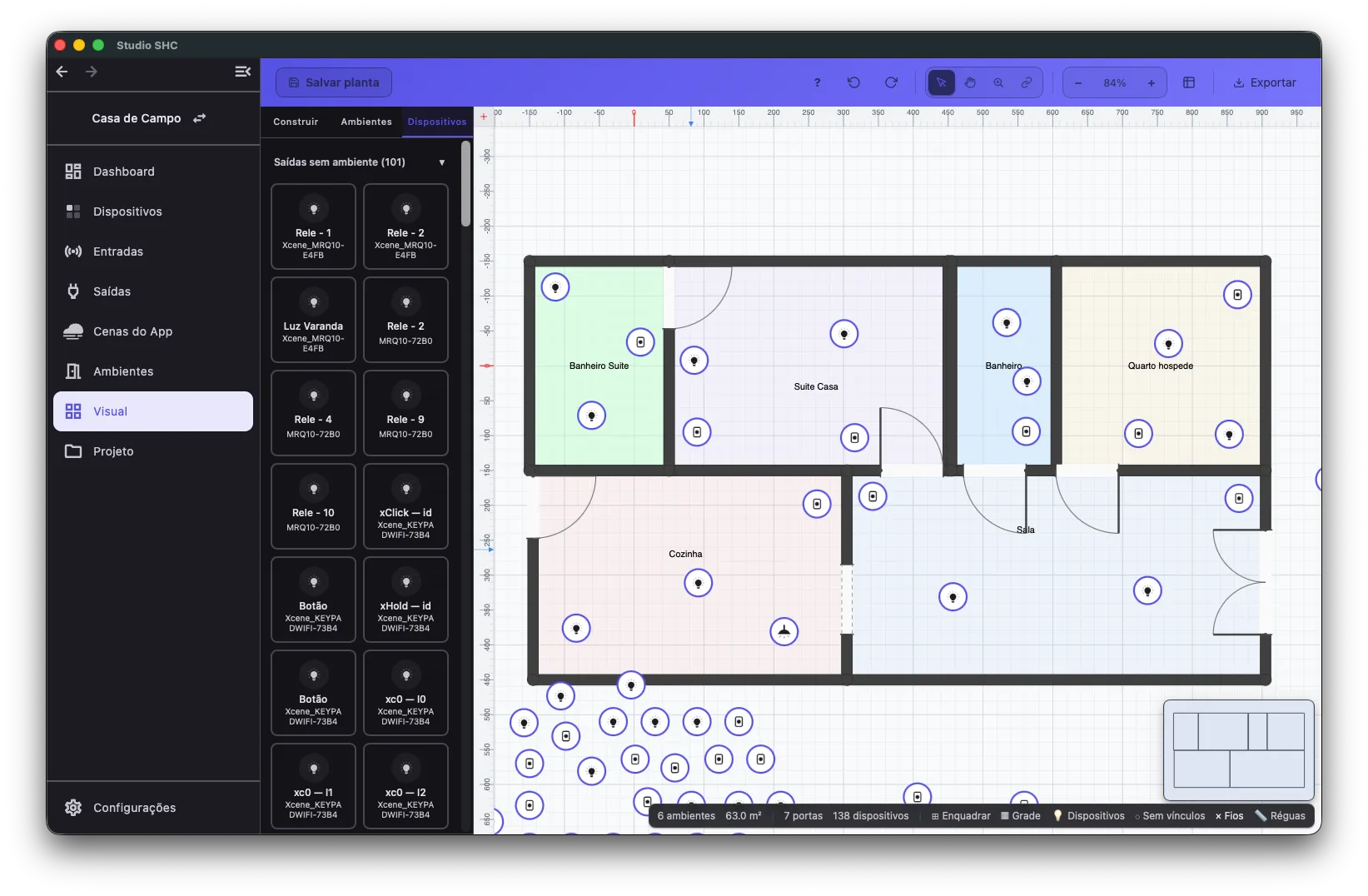

Planta com os fios escondidos

Para esconder os fios também no arquivo exportado, veja Exportar a planta.

Se algo der errado

Mensagem exibida	O que significa	O que fazer
Este botão já tem 30 ações. Remova uma para adicionar outra.	O botão chegou ao limite de ações	Apague uma ação, na planta ou na tela Entradas
Já existe uma ligação com este parâmetro. Vamos destacar ela.	A ligação já existe	Confira a ligação destacada no desenho
Esta ligação não existe mais — a planta foi atualizada.	A ligação foi removida em outra tela ou por outra pessoa	Aguarde a planta recarregar
Ligue um botão a uma saída.	O Studio SHC recusou o destino	Refaça a ligação de um botão até uma saída
Escolha um valor válido para este parâmetro.	A saída não aceita o valor	Escolha outro valor
A planta mudou enquanto você editava — recarregando.	Outra pessoa alterou a planta	Espere recarregar e refaça a alteração
Este equipamento está na versão legacy, que só aceita mudanças de ligação quando está online. Atualize o firmware dele para editar mesmo offline.	Um dos equipamentos tem firmware legado e está fora da rede	Coloque o equipamento na rede ou atualize o firmware. Veja Firmware legado na planta
Ligação indisponível. Equipamentos com firmware legacy precisam estar online e o botão precisa ter espaço livre.	A ligação foi recusada ao gravar	Confira se o equipamento legado está na rede e se o botão tem alguma das 30 posições livre. Veja Firmware legado na planta e Limite de ações do botão
Sem resposta do aplicativo. Tentando de novo…	O Studio SHC não respondeu a tempo	Aguarde
Dados inválidos para esta ligação.	Algum campo não é aceito	Revise os campos
Não foi possível concluir a ligação.	Falha não identificada	Tente de novo
