Sistema antigo.Este é o manual do Xcene Config.Para projetos novos, use o Studio SHC.

Ação UDP

A ação UDP faz o botão enviar uma mensagem por UDP para um IP e uma porta. Ela é uma ação avançada: só aparece na lista depois que você a habilita.

Lista de equipamentos que têm esta ação

O que cada campo significa está na página da ação no manual do equipamento:

Configuração pelo Xcene Config

  1. Abra a edição das ações do botão e escolha o equipamento.
  2. Em Ação, escolha a ação UDP. Ao lado de Ação aparece /aa/udp.
  3. Em Ip, digite o IP do aparelho de destino.
  4. Em Payload, digite a mensagem em texto. O Xcene Config converte o texto para hexadecimal antes de gravar no equipamento. O formato em hexadecimal está em Ação UDP, no manual do MRQ 10.
  5. Em Port, digite a porta UDP do aparelho de destino.

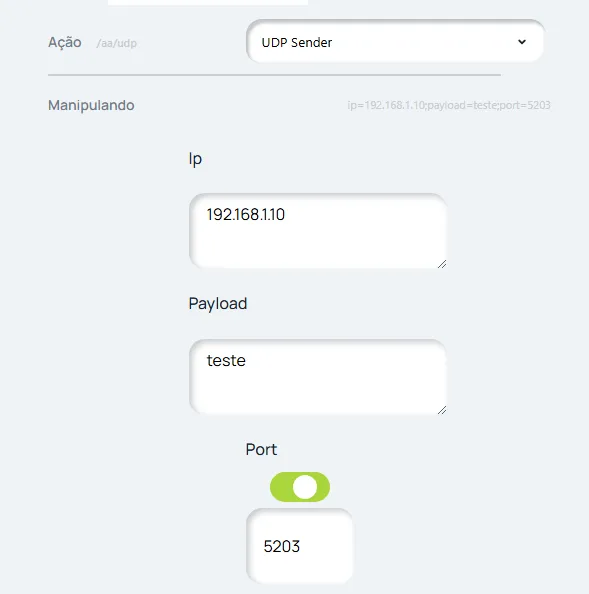

Ação UDP Sender com Ip 192.168.1.10, Payload teste e Port 5203

Exemplo prático

Com Ip 192.168.1.10, Payload teste e Port 5203, o botão envia o texto teste por UDP para 192.168.1.10, na porta 5203.
