Instalação e ligação

Esquema de ligação

Seção intitulada “Esquema de ligação”

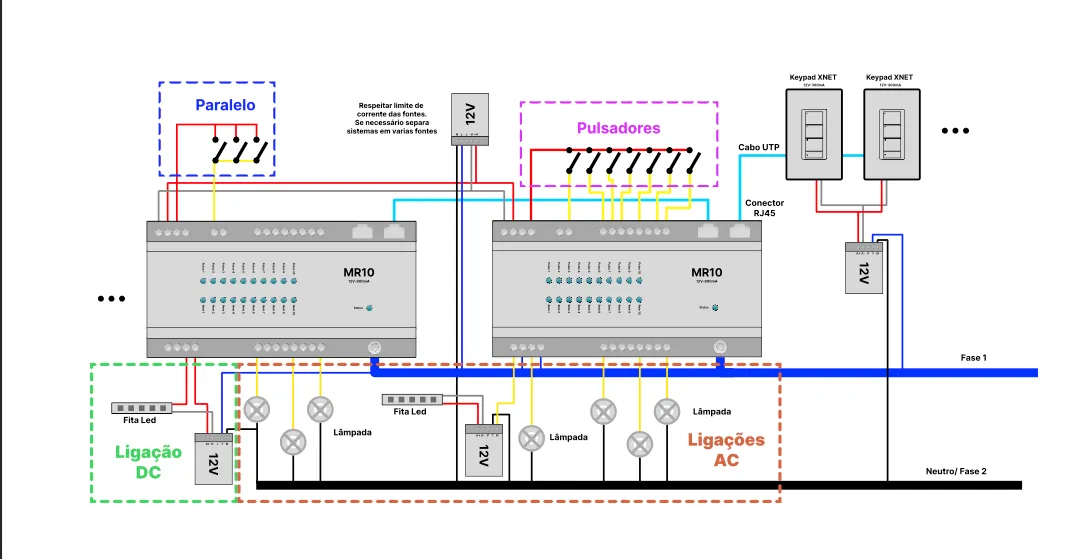

O esquema mostra dois MRQ 10 ligados entre si e a keypads pela rede XNET (cabo UTP com conector RJ45), com pulsadores, lâmpadas (ligação AC) e fitas de LED com fonte própria (ligação DC).

Esquema de ligação de dois MRQ 10 com pulsadores em paralelo, lâmpadas na fase, fitas de LED com fonte de 12 V, keypads XNET e fontes de 12 V

Bornes do MRQ 10

Seção intitulada “Bornes do MRQ 10”

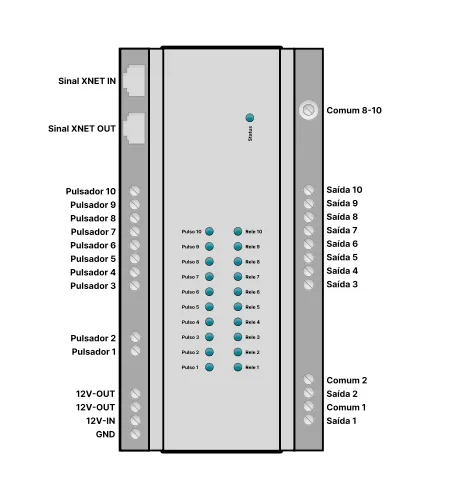

Bornes do MRQ 10: à esquerda Sinal XNET IN e OUT, Pulsador 1 a 10, 12V-OUT, 12V-IN e GND; à direita Comum 8-10, Saída 3 a 10, Comum 2, Saída 2, Comum 1 e Saída 1; no centro os LEDs Pulso, Relé e Status
