⚡ Esquema de Instalação Keypad Xcene
Nesta seção, você encontrará as instruções para a instalação adequada de cabeamento com conectores RJ45 utilizando o padrão 568A.
A correta preparação do cabeamento garante o desempenho e a confiabilidade da comunicação entre os dispositivos Xcene.
Instruções
-
Desligue o disjuntor ou fusível principal:
Para garantir segurança, corte a corrente elétrica do Control XCENE e de quaisquer fontes de alimentação 12Vcc Xcene. -
Identifique todas as pontas dos cabos:
Verifique cuidadosamente cada extremidade dos cabos UTP que serão utilizados na instalação, certificando-se de que estão em bom estado. -
Conectorize os cabos utilizando o padrão TIA/EIA-568A:
Faça a crimpagem dos conectores RJ45 em todas as pontas dos cabos UTP, utilizando o padrão 568A. Isso garante padronização e compatibilidade entre os dispositivos da rede. -
Topologia: Use topologia em linha (daisy chain), evitando conexões em estrela para manter integridade do sinal.

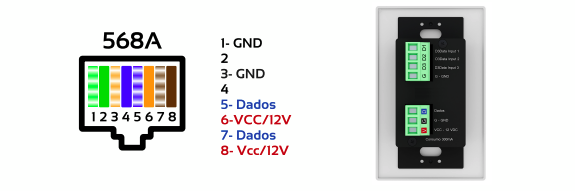

Diagrama
