⚡ Esquema de Instalação no Control XCENE - CS12B

Nesta seção, você encontrará o diagrama e as instruções para a instalação correta do Control XCENE série CS12B. Siga atentamente os passos abaixo para garantir conexões seguras e assegurar o funcionamento ideal do seu sistema.

⚠️ Atenção: Respeite o limite de corrente das fontes. Se necessário, separe o sistema em diferentes fontes de alimentação.

Observações Gerais sobre a Rede de Alimentação / Tensão de Linha

Notas importantes sobre os cabos:

  1. Utilize cabos devidamente certificados — cabos da rede de alimentação/tensão de linha e cabos Classe 2/PELV. Eles devem ter marca de certificação conforme normas nacionais. Se usar cabos de alimentação com núcleo revestido por capa isoladora, o cabo Classe 2/PELV pode ser PP de 2,5 mm.
  2. O quadro de distribuição deve ter proteção contra curtos‐circuitos e sobrecargas. Recomenda‐se disjuntor até 20 A (curva C, IEC60898/EN60898) com capacidade de ruptura adequada.
  3. Instale em conformidade com todas as normas elétricas locais e nacionais.

⚠️ ATENÇÃO!
Não ligue o cabo da rede de alimentação/tensão de linha aos terminais Classe 2/PELV.

  1. A ligação do terminal Terra/Massa deve seguir o esquema elétrico. Nunca deixe de conectar o fio terra — ele protege contra choques e resguarda o equipamento.
  2. Não misture diferentes tipos de lâmpadas na mesma zona.
  3. Cargas fluorescentes e eletrônicas de baixa tensão exigem interfaces. Cargas de zona acima de 800 W/VA em 127 V ou 1 600 W/VA em 220 V — e carga total que exceda a capacidade da unidade — necessitam de amplificadores de potência vendidos separadamente.

Ligações Elétricas — Modelo XCENE Série CS12B

  1. Preparação dos fios

  2. Desencape 12 mm do isolador de todos os fios na caixa de embutir.

  3. Conexão nos terminais

  4. Ligue cada fio aos terminais apropriados na parte posterior da unidade de controle.

  5. Torque recomendado

  6. Tensão de linha: 1,0 N·m

  7. Terra/massa: 1,3 N·m

  8. Portas RJ45

  9. CS (fêmea): interligação de Controls Xcene
  10. KS (fêmea): interligação de Keypads Xcene

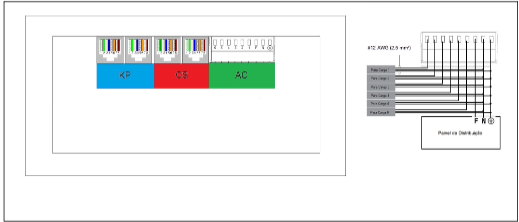

Esquema de Ligação

Imagem de esquema

Diagrama

Imagem de esquema
