⚙️ Visão Geral do Control XCENE
O Control Xcene possui diversos elementos físicos que possibilitam o controle preciso das zonas e integração com o sistema XNET. Abaixo você encontra um resumo visual e funcional desses componentes.

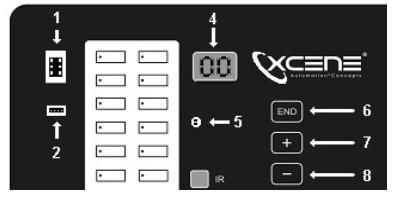

Elementos da Unidade de Controle
| Nº | Elemento | Função |
|---|---|---|
| 1 | Conector SPI | Usado apenas por revendedores. (Descontinuado) |
| 2 | Saída RS232 | Comunicação com PC via cabo especial (vendido separadamente). (Descontinuado) |
| 3 | Receptor IR | Recebe comandos do controle remoto. |
| 4 | Display de Indicação | Exibe informações de endereço, intensidade e status da unidade. |
| 5 | Botão Reset | Reinicia o equipamento. |
| 6 | Tecla de Endereçamento (ID) | Configura o endereço da unidade para comunicação na rede. |
| 7 | Tecla de Incremento (+) | Aumenta valores como velocidade ou intensidade. |
| 8 | Tecla de Decremento (−) | Diminui valores como velocidade ou intensidade. |
| 9 | Teclado de Zonas e Cenas | Permite o controle individual de zonas e o acionamento de cenas pré-definidas. |

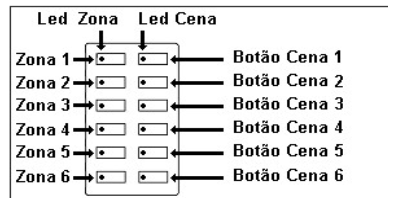

Teclado de Zonas e Cenas: cada botão pode ser usado para acionar uma zona, criar uma cena ou ajustar intensidade de luz.
Ajuste de Velocidade nas Zonas
Cada zona do Control Xcene permite configurar a velocidade de variação da intensidade, garantindo controle suave e ajustado ao tipo de carga utilizada.
Por que ajustar a velocidade?
- Para cargas que suportam dimerização (como lâmpadas LED dimerizáveis), quanto maior o valor da velocidade, mais lento será o aumento/diminuição da intensidade.
- Quando o valor é 0, a saída funciona apenas como liga/desliga — ideal para relês, contatoras ou cargas não variáveis.
Como configurar
-

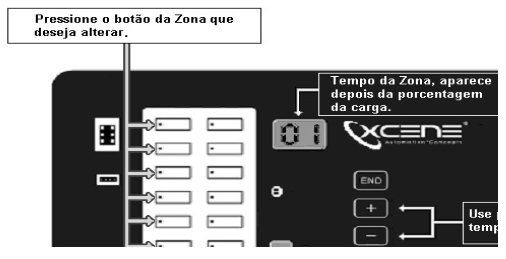

Pressione o botão da zona desejada e aguarde alguns segundos até o display mostrar a velocidade atual.
-
Ajuste o valor usando as teclas
+e–.
O valor vai de 0 a 6. O valor padrão de fábrica é 3.
💡 Dica: valores mais altos deixam o ajuste mais suave, úteis em cenas mais complexas com transições graduais.
